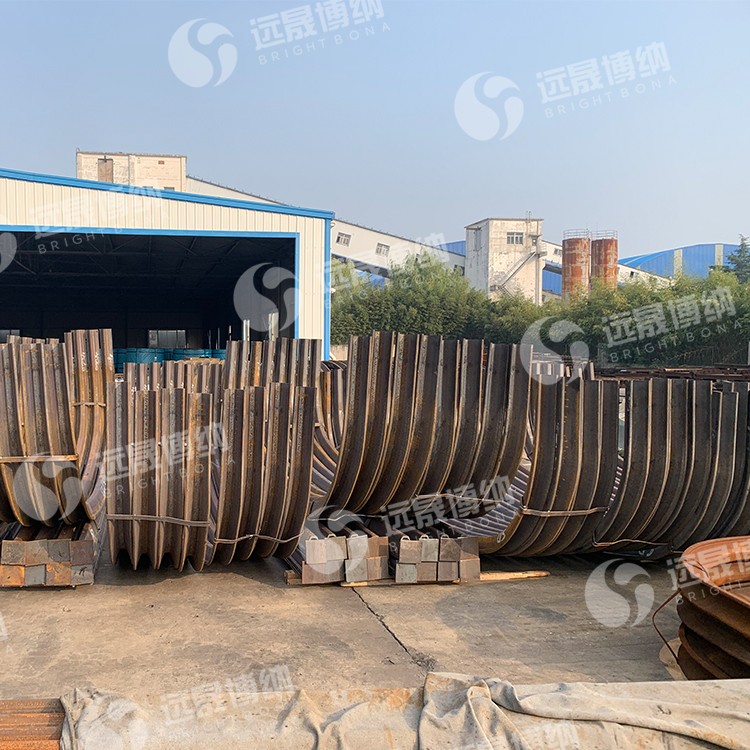

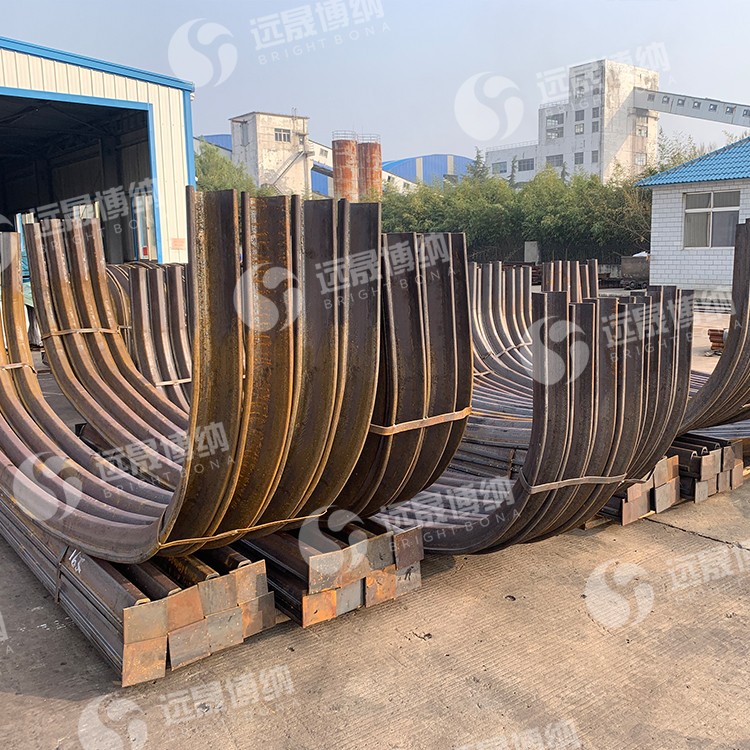

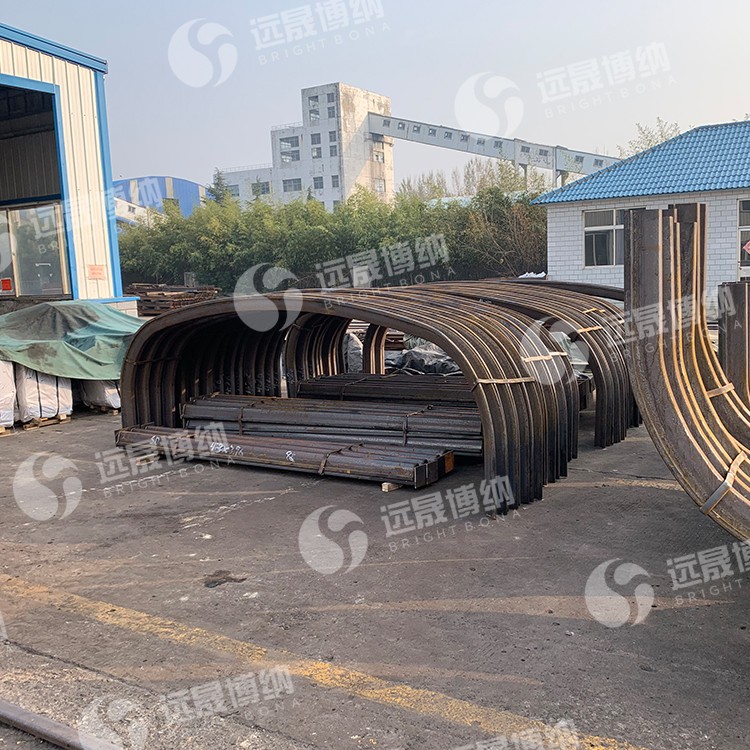

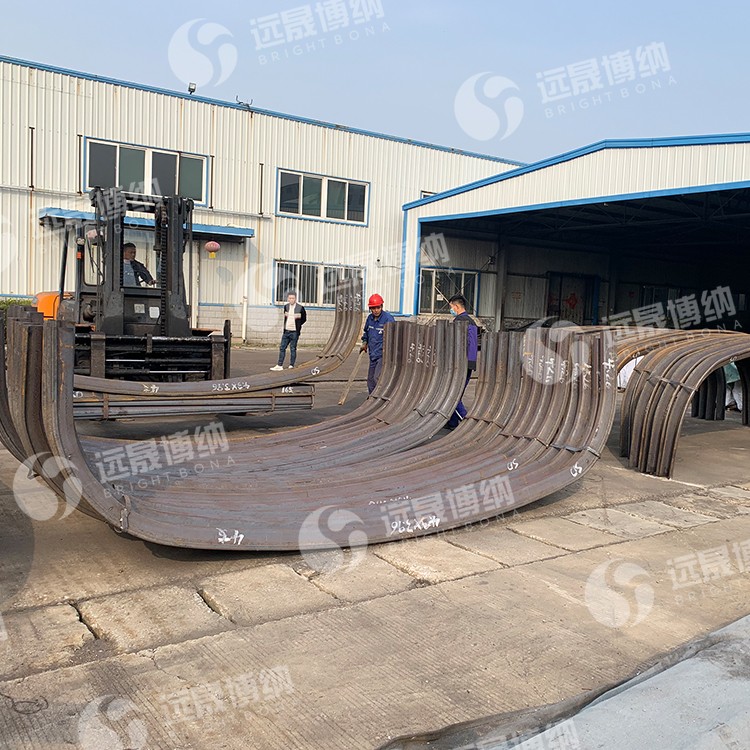

U型鋼支架結構由頂梁、柱腿、連接件、架間拉桿等組成。
1.頂梁：頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。
2.柱腿：柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；
3.連接件：連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。
4.架間拉桿：架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。
5.背襯材料：背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。
