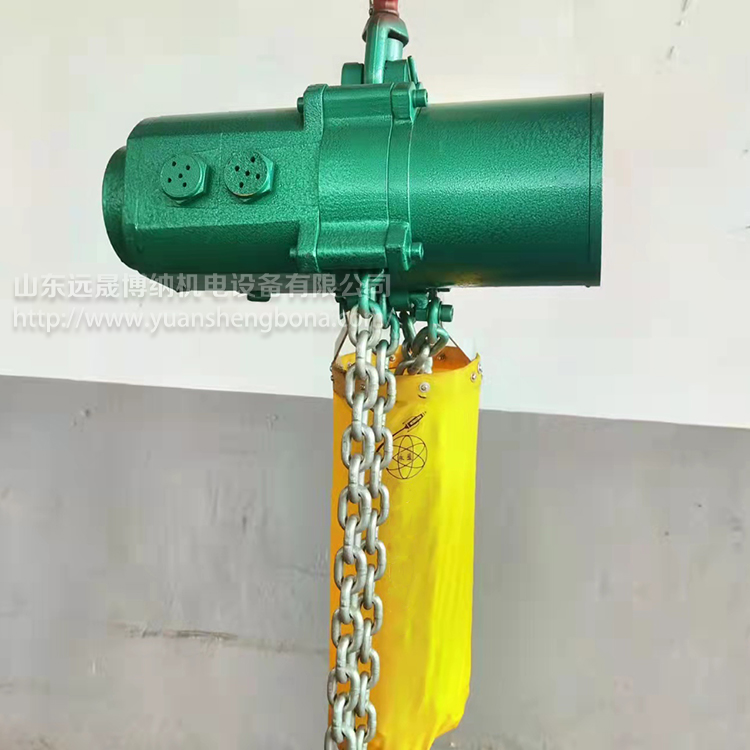

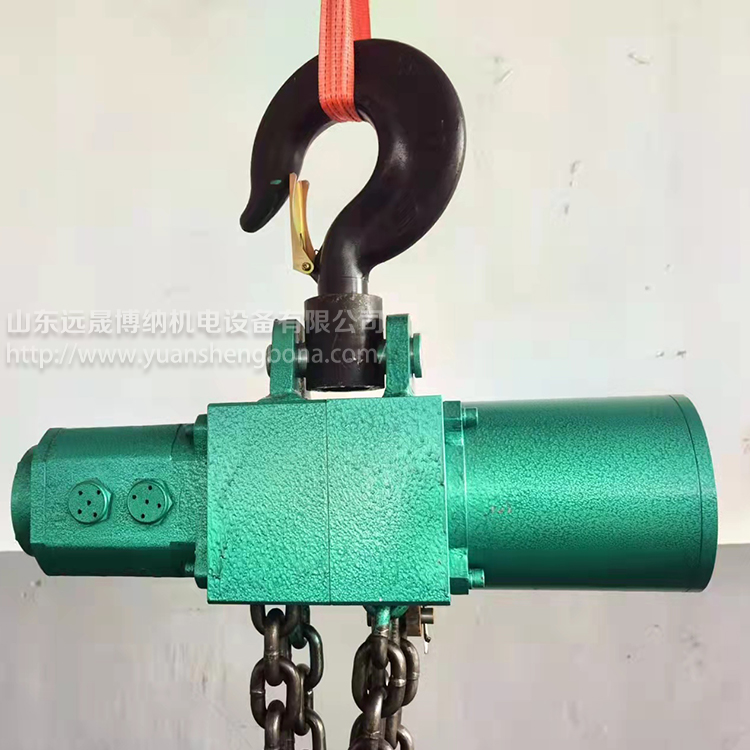

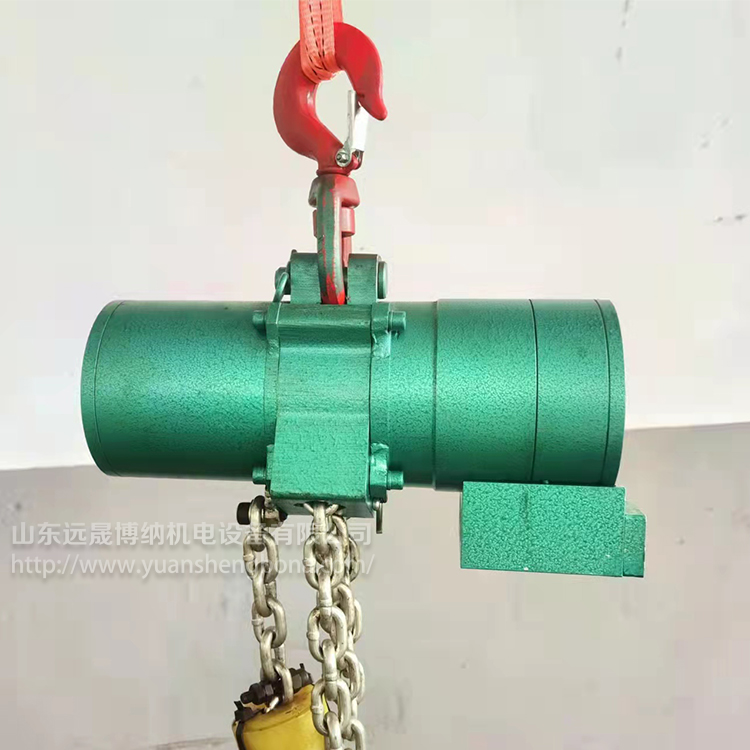

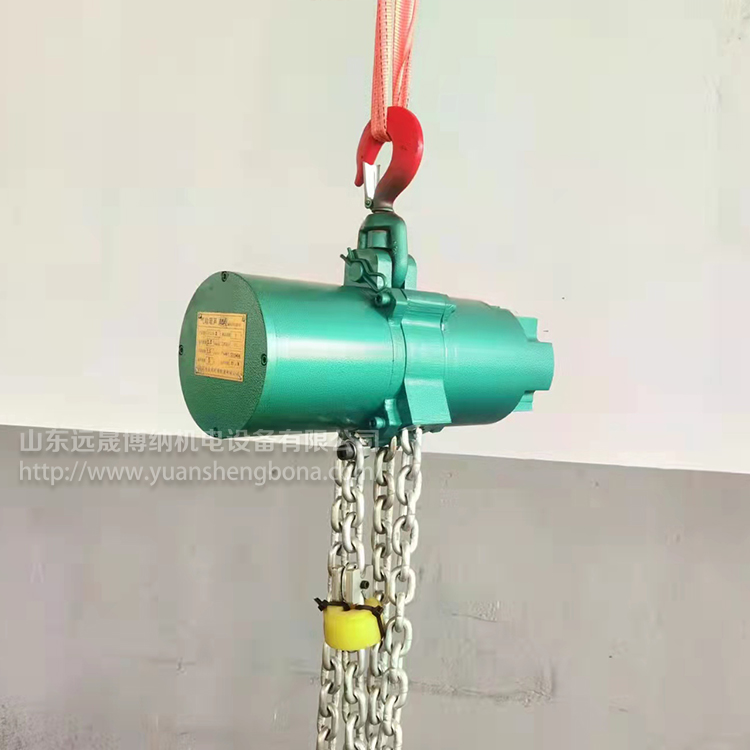

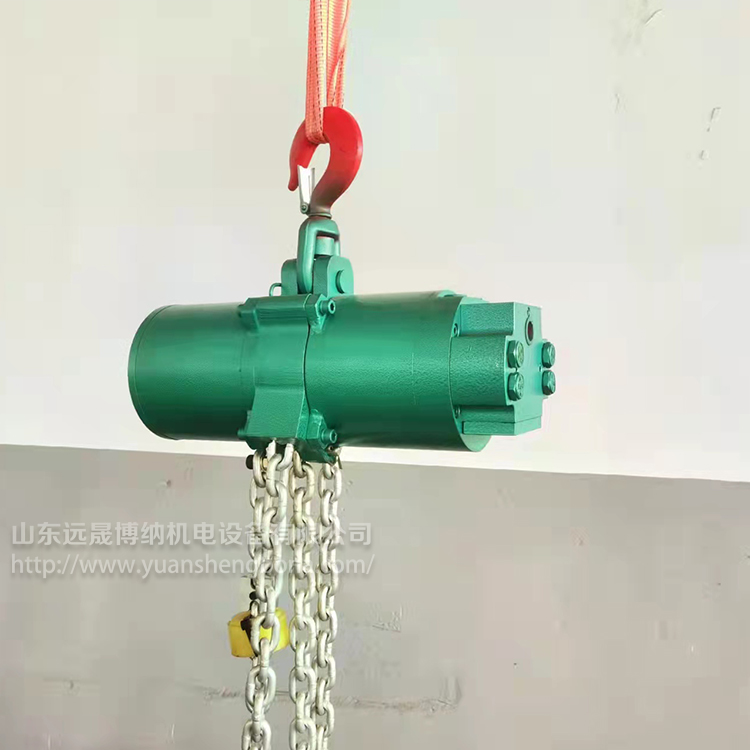

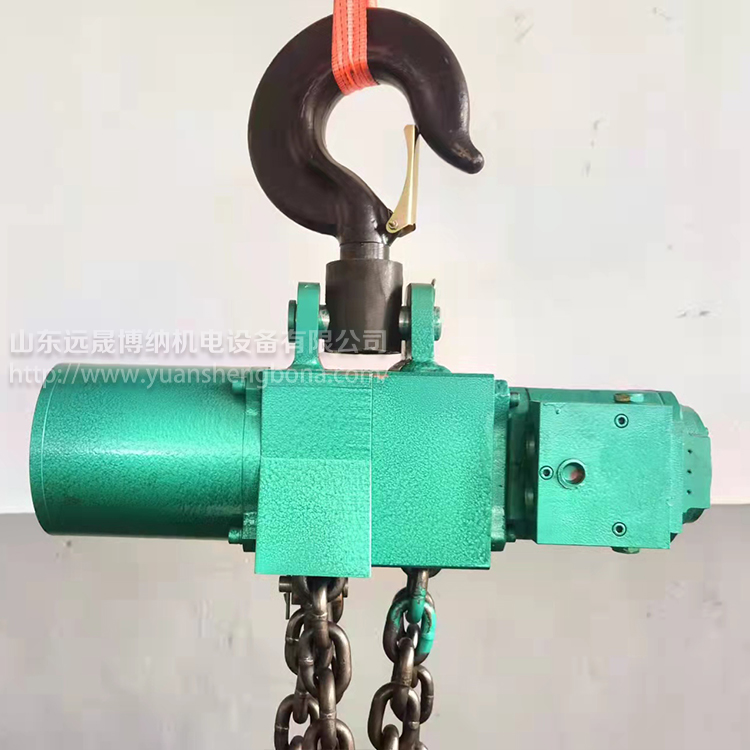

煤礦專用風動葫蘆 HQ環鏈3噸氣動葫蘆 隔爆型 耐酸堿 堅固耐用

風動葫蘆是氣動葫蘆的另一種叫法，風動葫蘆與氣動葫蘆本身是一種產品，使用方法等結構全部一樣。

風動葫蘆起吊架結合左右兩端裝配馬達和減速器；馬達上面安裝安全閥和消音器，下面安裝分配閥。除上述結構，還采用風動強制制動；起吊鏈輪的調心結構；起吊鏈輪與減速器間的有限柔性聯接；行星輪與星架間設置推力軸承等諸多優化設計。其工藝先進，性能優良，安全可靠。

1. 手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通?；蚴掷K式操作

2. 拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。

3. 主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。

4. 氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋

5. 轉。

6. 吊 掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。

7. 減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降

8. 鏈輪。

9. .剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。

10. 連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
