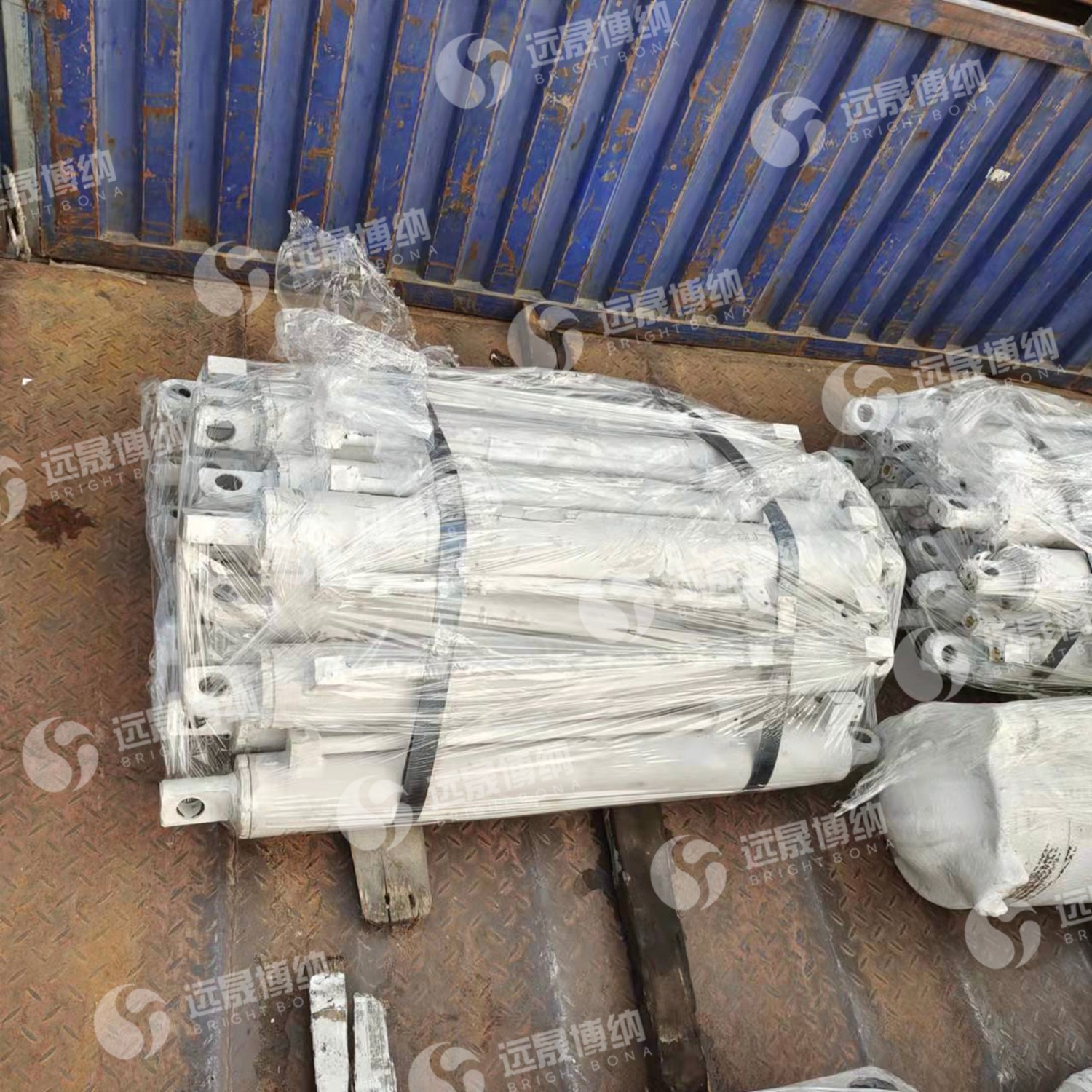

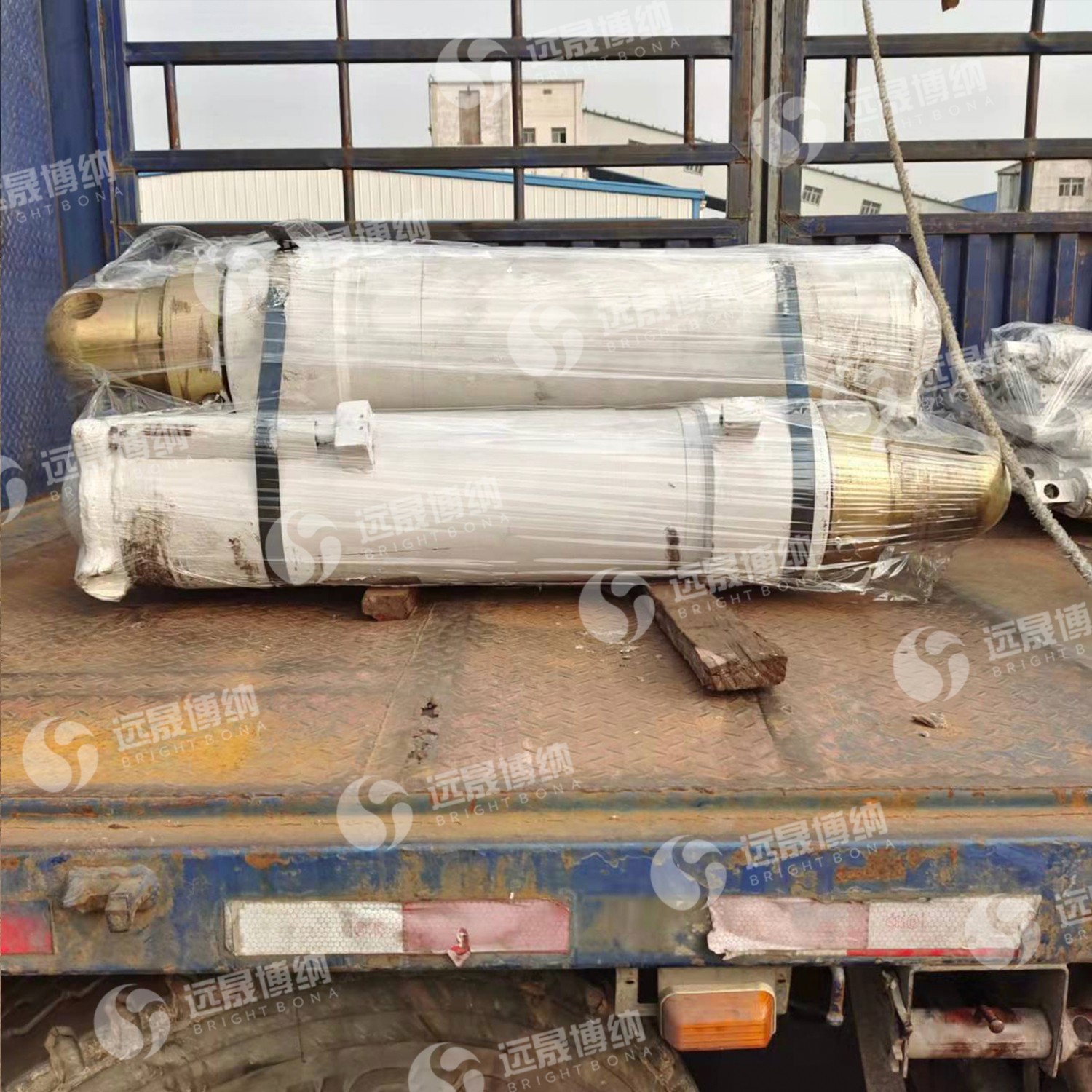

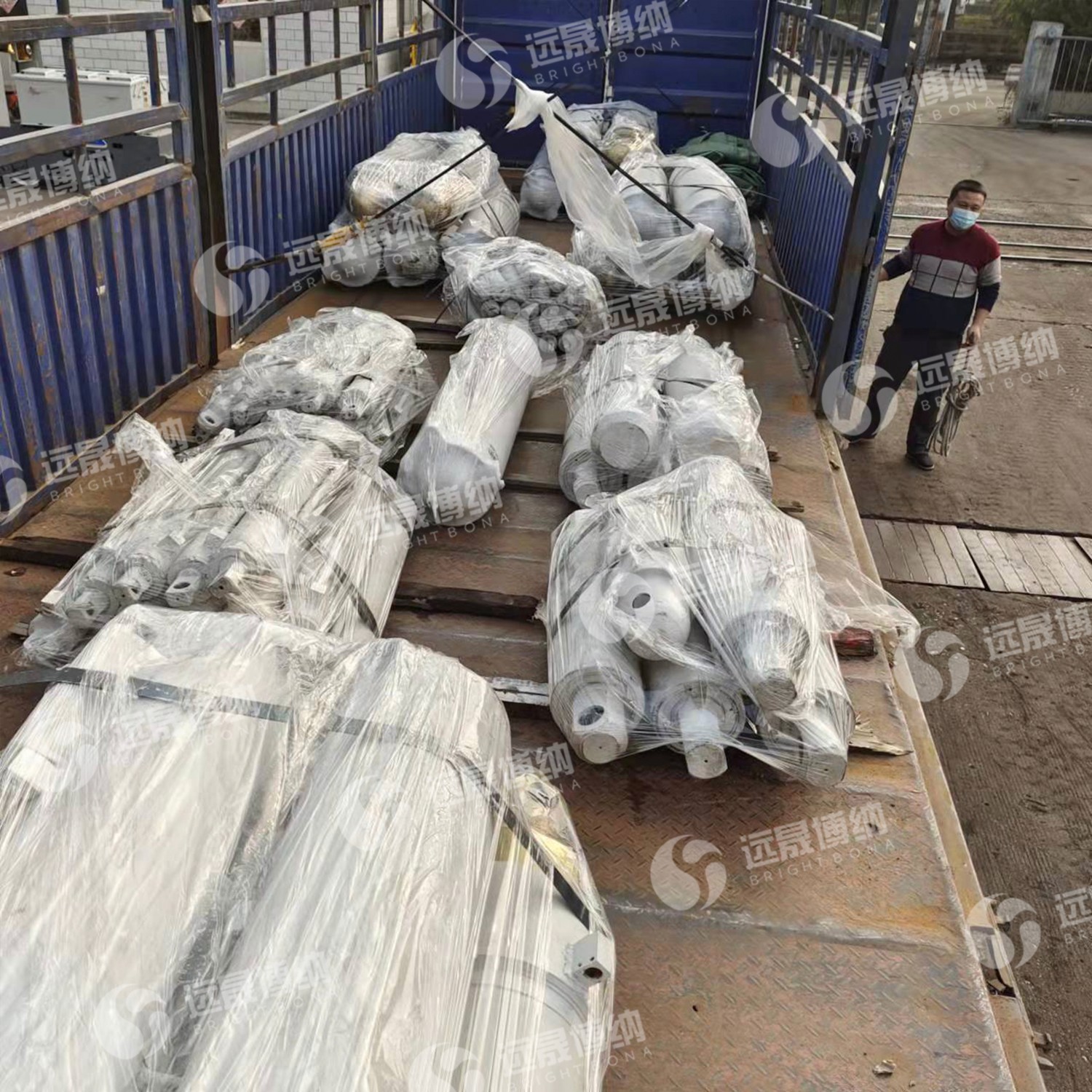

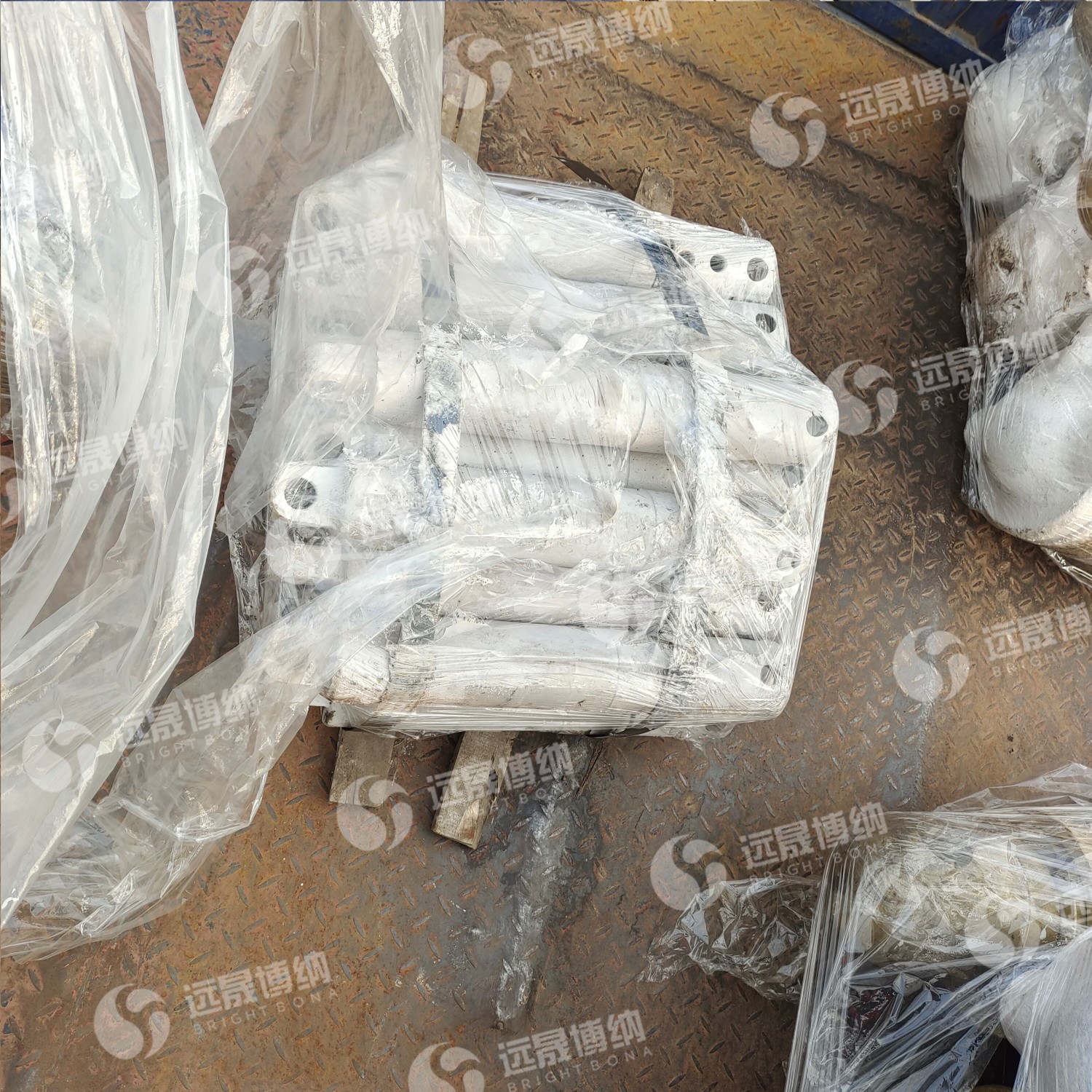

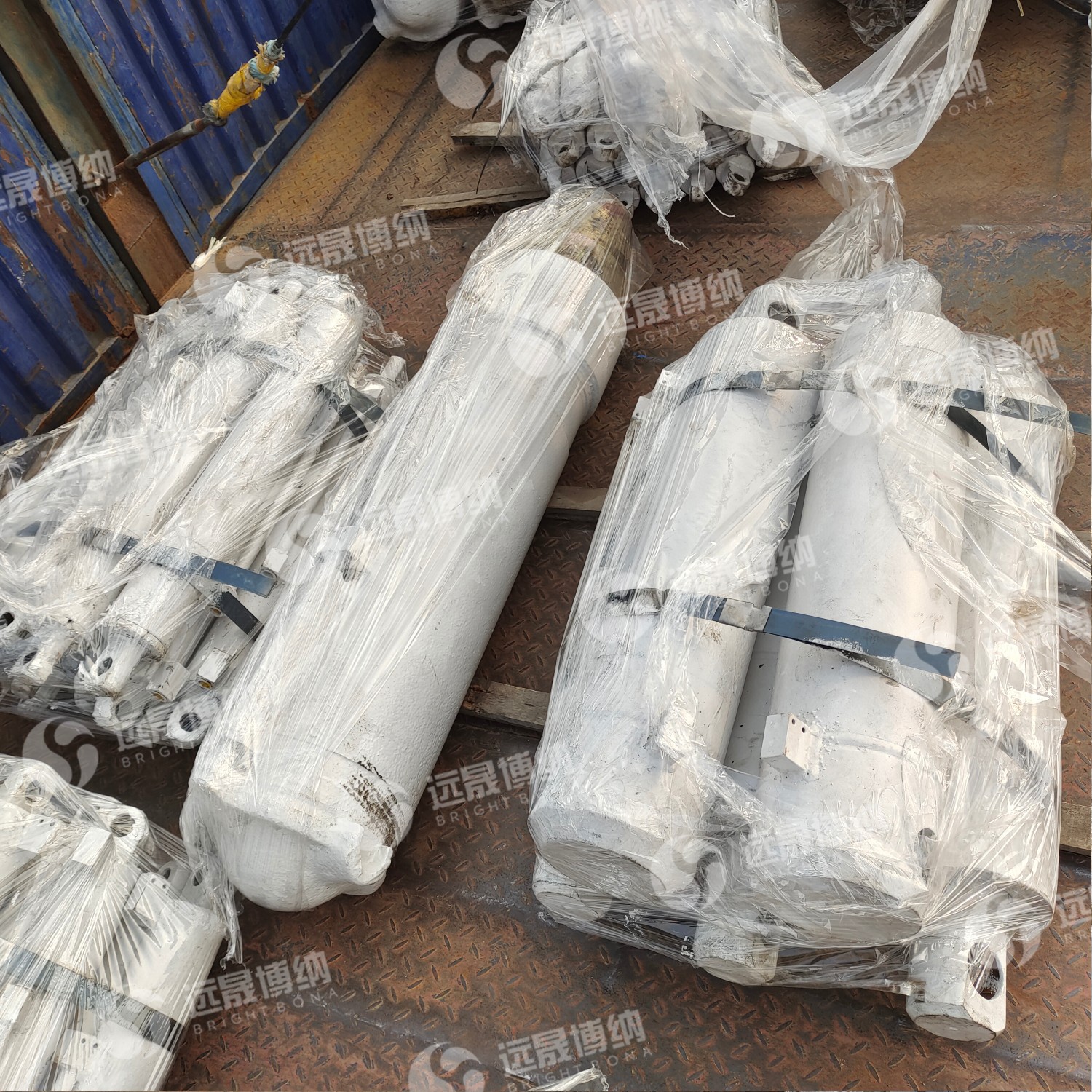

液壓支架大立柱定制 護幫板千斤頂 煤礦綜采支護用油缸 調高范圍廣

雙伸縮立柱主要由外缸、中缸、活柱、大導向套、小導向套、底閥及密封件、連接件組成。

外缸的結構和作用與單伸縮立柱的缸體基本相同。中缸由中缸底（也叫柱塞，它即是缸底也是活塞。）和中缸體焊接而成，其即是一級缸的活柱，又是二級缸的缸體。其可在外缸中上下運動，為液壓缸中的主要傳力部件。其缸底部裝有活塞導向環、活塞密封形成與外缸的密封和導向。中缸內部裝有底閥，以控制活柱的升降。中缸的外表面為先鍍錫青銅（或乳白鉻）再鍍硬鉻的雙層復合鍍層，以防止磨損和銹蝕。其上部通過導向套與外缸相連，形成密封和導向?；钪挥谥懈變?nèi)，可在中缸內上下運動，為液壓缸的主要傳力部件。其結構、作用與單伸縮立柱的活柱相同，其柱頭部加工有進液孔，該進液孔通過活柱中心深孔與二級缸的環形腔相通。

液壓支架雙伸縮立柱的結構：

液壓支架雙伸縮立柱的主要部件有外缸、中缸和活柱。

1.外缸

外缸由一個與缸底焊接在一起的缸筒組成。在其上端裝有一個導向套，用于同時對中缸進行起升限制和引導，以及對密封元件的支撐。

⒉中缸

中缸由一個與柱塞焊接或旋入在一起的缸筒組成。在柱塞底部設有可打開的單向閥即底閥，用來分割兩個壓力室。 通過內置動態活塞密封，將外徑上的大活塞室和環形室分隔開。在其上端又有一個旋入或集成的導向套。用于同時對活柱進行起升限制和引導，以及對外密封元件的支撐。

⒊活柱

活柱底端有一個集成或旋入柱塞，其配有導向環和外置動態活塞密封，將活柱柱塞腔和環形腔分隔開

本頁詳情介紹液壓支架大立柱定制，護幫板千斤頂，煤礦綜采支護用油缸，液壓支架千斤頂，液壓支架油缸，煤礦用立柱如需了解其他產品可關注山東遠晟博納官方網站
